学样直饮水系统 深圳世骏您的首选
发布日期:2018-02-23

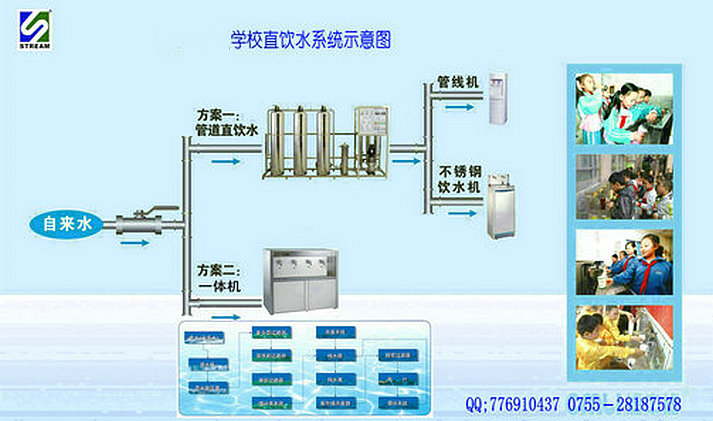

校园直饮水设备 选择深圳世骏 质量可靠 服务周到 备受青睐  全不锈钢打造 管道循环消毒 无卫生死角 新鲜流动

一、 项目概况

产水量为1T/H,采用一级反渗透工艺制备纯水。

二、设计原则

1、根据原水水质,选择反渗透RO工艺,达到国家直饮水CJ94--2005的要求;

2、综合考虑一次性投资和运行费用,做到经济合理、投资收益***优化;

3、整个系统稳定可靠,运行管理和操作方便,实现自动化控制;

4、设备布置紧凑合理,充分节约占地面积。

三、设计依据和范围

1进水水质:贵公司提供的原水为市政自来水。

2出水水质:电导率≤10?s

3、系统运行及供水方式:连续运行。

4、设计范围:纯水成套系统的总体设计,包括工艺流程的设计,设备选型和配置等。

4、安装范围:从原水箱到纯水箱所用设备、管道、阀门和仪表。

四、工艺流程

PT胶桶原水箱-—原水泵-——全自动石英砂过滤器——-全自动活性炭过滤器——全自动软化过滤器­—-不锈钢精密过滤器———高压泵——-反渗透RO主机—PT胶桶水箱———全自动供水泵——折叠滤芯——PPR供水管道——各个饮水点

五、 系统说明:

1)PT胶桶原水箱

原水箱的设置是为了调节水量和均衡水质,保证预处理系统进水的稳定性。采用一台容积为2m3PT胶桶的水箱作为原水箱。

2)原水泵

原水泵为预处理系统提供稳定的压力和流量,根据预处理的进水要求,选用一台型号为CHL2-40多级泵,其流量为2.0m3/h,功率为0.55 KW

3)石英砂过滤器

石英砂过滤器主要是利用石英砂来降低水中浊度,截留除去水中的悬浮物、有机物、胶体颗粒以及部分金属离子。设置一台直径为300mm的立式机械过滤器,标准产水量为2.0T/h,过滤器内装填优质石英砂,采用多层过滤的工艺,上层使用1.02.0mm砂粒,中使用2.04.0mm砂粒,下层使用4.08.0mm的砂粒,用于去除悬浮物质和胶体颗粒,降低原水的浊度。

4)活性炭过滤器

活性炭过滤器用于吸附水体中的有机物和有害物质,降低COD含量,并防止上游余氯的逃逸,确保反渗透膜的安全使用。活性炭不仅吸附能力强,而且吸附容量大,其主要原因就是其多孔结构,其比表面积高达500-1000m2/g。正是由于活性炭具有发达的细孔结构和巨大的比表面积,因此可以充分吸附水中的余氯及吸附部分有机物,而且对色度、异味也有较好的去除效果。设置一台直径为300mm的立式机械过滤器,标准产水量为2.0T/h,内填充1016目的优质椰壳活性炭。

5)精密过滤器

为了防止水中的微小粒子进入反渗透系统,特设精密过滤器作为保安过滤器,其采用成型的滤材,在压力的作用下使水通过滤材,滤渣留在管壁上,滤液透过滤材流出,从而确保反渗透的稳定运行,延长超滤膜的使用寿命,采用520PP滤芯精度为5μm

6)反渗透单元

反渗透技术是当今进、***节能、效率的分离技术。其原理是在高于溶液渗透压的压力下,借助于只允许水分子透过的反渗透膜的选择截留作用,将溶液中的溶质与溶剂分离,从而达到纯净水的目的。反渗透是工艺的核心部分,经反渗透系统处理能去除水体中99%无机盐类和有机物、微生物、细菌等。RO装置在水质分离过程中具有无相变,脱盐率高,设备体积小,自控运行,适应性强,应用范围广,无环境污染等优点。

a高压泵

高压泵为反渗透系统提供稳定的压力和流量,选用1台型号为CD2-110立式多级泵,其流量为2m3/h,扬程为127m,功率为1.1 KW

b反渗透装置

反渗透膜采用美国海德能4040低压膜元件,它具有卓越的脱盐性能和超高的产水量。R0膜元件的标准脱盐率为99.7%,操作压力为2.5MPa,配置4040膜元件4支。

7PT胶桶水箱

纯水箱用于盛装反渗透产水,采用一台容积为2m3PT胶桶水箱作为纯水箱

8)辅助配置

反渗透机组中配备着相关的压力、流量、电导等仪表,可以反映出膜的工作状况:设流量计,可测出产品水和浓水流量;设有压力表,显示膜的工作压力和进水压力;设有电导仪,可以显示产品水电导率。机组中设有压力保护开关,当高压泵进口压力低于限定值时将自动停止高压泵的运转,以确保系统安全运行。

9)软化过滤器

由阳离子交换树脂组成的系统,对流体中的离子进行交换、脱除,使纯度得以进一步提升,树脂使用一段时间后吸附饱和、置换失效,需要用盐再生。

100.2um精密滤芯

由高分子材料精制而成,放在出水口前,可捕捉管路中逃逸的颗粒物,保证水质安全
