一、 简述
产水量为9T/H，采用一级反渗透工艺制备纯水。
二、设计原则
1、根据原水水质，选择反渗透RO工艺，达到国家直饮水CJ94--2005的要求；
2、综合考虑一次性投资和运行费用，做到经济合理、投资收益最优化；
3、整个系统稳定可靠，运行管理和操作方便，实现自动化控制；
4、设备布置紧凑合理，充分节约占地面积。
三、设计依据和范围
1、进水水质：贵公司提供的原水为市政自来水。
2、出水水质：电导率≤10µs
3、系统运行及供水方式：连续运行。
4、设计范围：纯水成套系统的总体设计，包括工艺流程的设计，设备选型和配置等。
4、安装范围：从原水箱到纯水箱所用设备、管道、阀门和仪表。
四、工艺流程
PT胶桶原水箱－原水泵—全自动石英砂过滤器—全自动活性炭过滤器—全自动软化过滤器—不锈钢精密过滤器—高压泵—反渗透RO主机—PT胶桶水箱—全自动供水泵—折叠滤芯—PPR供水管道—用水点
五、 系统说明：
1）PT胶桶原水箱
原水箱的设置是为了调节水量和均衡水质，保证预处理系统进水的稳定性。采用一台容积为20m3，PT胶桶的水箱作为原水箱。
2）原水泵
原水泵为预处理系统提供稳定的压力和流量，根据预处理的进水要求，选用一台型号为CHL2-40多级泵，其流量为18m3/h，功率为15.5 KW。
3）石英砂过滤器
石英砂过滤器主要是利用石英砂来降低水中浊度，截留除去水中的悬浮物、有机物、胶体颗粒以及部分金属离子。设置一台直径为300mm的立式机械过滤器，标准产水量为18T/h，过滤器内装填优质石英砂，采用多层过滤的工艺，上层使用1.0～2.0mm砂粒，中使用2.0～4.0mm砂粒，下层使用4.0～8.0mm的砂粒，用于去除悬浮物质和胶体颗粒，降低原水的浊度。
4）活性炭过滤器
活性炭过滤器用于吸附水体中的有机物和有害物质，降低COD含量，并防止上游余氯的逃逸，确保反渗透膜的安全使用。活性炭不仅吸附能力强，而且吸附容量大，其主要原因就是其多孔结构，其比表面积高达500-1000m2/g。正是由于活性炭具有发达的细孔结构和巨大的比表面积，因此可以充分吸附水中的余氯及吸附部分有机物，而且对色度、异味也有较好的去除效果。设置一台直径为300mm的立式机械过滤器，标准产水量为18T/h，内填充10～16目的优质椰壳活性炭。
5）精密过滤器
为了防止水中的微小粒子进入反渗透系统，特设精密过滤器作为保安过滤器，其采用成型的滤材，在压力的作用下使水通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而确保反渗透的稳定运行，延长超滤膜的使用寿命，采用7芯30寸PP滤芯精度为5μm。

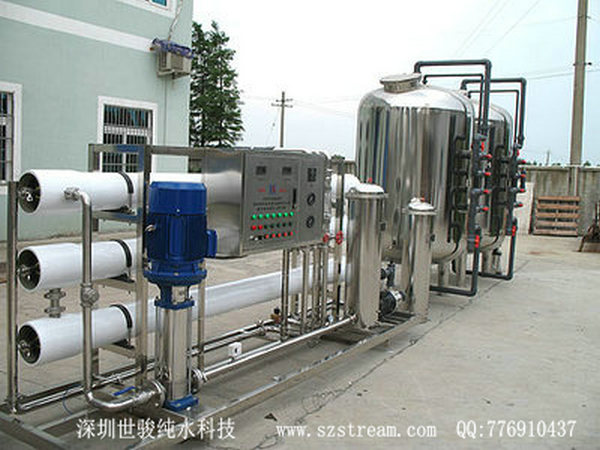

6）反渗透单元
反渗透技术是当今最先进、最节能、效率最高的分离技术。其原理是在高于溶液渗透压的压力下，借助于只允许水分子透过的反渗透膜的选择截留作用，将溶液中的溶质与溶剂分离，从而达到纯净水的目的。反渗透是工艺的核心部分，经反渗透系统处理能去除水体中99%无机盐类和有机物、微生物、细菌等。RO装置在水质分离过程中具有无相变，脱盐率高，设备体积小，自控运行，适应性强，应用范围广，无环境污染等优点。
a高压泵
高压泵为反渗透系统提供稳定的压力和流量，选用1台型号为CD2-700立式多级泵，其流量为18m3/h，扬程为127m，功率为8.1 KW。
b反渗透装置
反渗透膜采用8040低压膜元件，它具有卓越的脱盐性能和超高的产水量。R0膜元件的标准脱盐率为99.7%，最高操作压力为2.5MPa,配置8040膜元件3支。
7）PT胶桶水箱
纯水箱用于盛装反渗透产水，采用一台容积为10m3，PT胶桶水箱作为纯水箱
8）辅助配置
反渗透机组中配备着相关的压力、流量、电导等仪表，可以反映出膜的工作状况：设流量计，可测出产品水和浓水流量；设有压力表，显示膜的工作压力和进水压力；设有电导仪，可以显示产品水电导率。机组中设有压力保护开关，当高压泵进口压力低于限定值时将自动停止高压泵的运转，以确保系统安全运行。
9）软化过滤器
由阳离子交换树脂组成的系统，对流体中的离子进行交换、脱除，使纯度得以进一步提升，树脂使用一段时间后吸附饱和、置换失效，需要用盐再生。
10）0.2um精密滤芯
由高分子材料精制而成，放在出水口前，可捕捉管路中逃逸的颗粒物，保证水质安全

|
